塑料激光焊接機技術參數

以下是一份關于塑料激光焊接機的技術參數表，涵蓋主要性能指標和應用信息，共約800字：

塑料激光焊接機技術參數表

一、設備概述

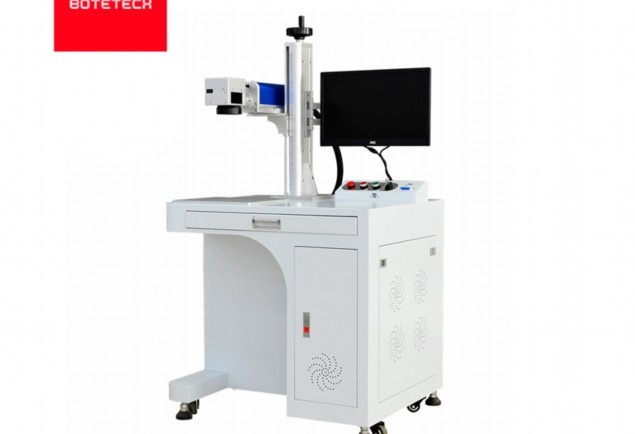

塑料激光焊接機是一種基于激光透射焊接原理的高精度設備，專用于熱塑性材料的非接觸式焊接。其通過高能量激光束穿透上層透光材料，在底層吸光材料表面形成熔融層，實現快速、潔凈且高強度的接合。適用于汽車、醫療、電子及消費電子等領域的高要求部件生產。

二、核心技術參數

1.激光系統

-激光類型：半導體激光器（DiodeLaser）或光纖激光器（FiberLaser）

-波長范圍：808nm/940nm/980nm（根據材料透光性可選）

-輸出功率：50W~500W（可調，適配不同焊接深度需求）

-光斑直徑：0.2mm~5mm（可調節聚焦系統）

-功率穩定性：±2%

-光束質量（M2）：<1.3

2.控制系統

-控制方式：PLC+觸摸屏人機界面（支持多語言）

-編程功能：支持路徑編程、參數存儲、圖形化操作

-定位精度：±0.01mm（伺服電機驅動）

-運動軸數：3軸/5軸（可選，帶旋轉工作臺）

-重復定位精度：≤0.02mm

3.焊接參數

-焊接速度：1~100mm/s（依材料與結構調節）

-焊接深度：0.1~3mm

-熔池寬度：0.5~5mm

-冷卻方式：風冷/水冷（根據功率配置）

-焊接壓力：0~50N（可選壓力反饋系統）

4.適用材料

-透光層材料：聚碳酸酯（PC）、聚甲基丙烯酸甲酯（PMMA）、透明ABS等。

-吸光層材料：碳黑填充PP、PA6、PA66、PBT等。

-兼容性：支持異種塑料焊接（需匹配透光率與吸光率）。

5.安全與認證

-防護等級：IP54（防塵防濺）

-安全防護：激光防護罩、急停按鈕、安全光柵

-認證標準：CE、FDA（醫療設備適用）、IEC60825-1（激光安全）

三、設備配置清單

|組件|規格描述|

|-||

|激光發射器|半導體激光模塊，功率200W|

|光學聚焦系統|動態聚焦鏡組，焦距150mm|

|運動平臺|三軸伺服系統，行程300×200×100mm|

|冷卻系統|循環水冷機組，溫控精度±1℃|

|軟件系統|專用焊接控制軟件，支持CAD文件導入|

|夾具系統|定制化夾具（根據工件設計）|

四、性能優勢

1.高精度焊接：激光聚焦能量集中，熱影響區小，避免材料變形。

2.無顆粒污染：非接觸式工藝，適用于潔凈室環境（如醫療設備）。

3.靈活性強：支持復雜三維路徑焊接，適配微小部件（如傳感器、導管）。

4.高效節能：能耗比傳統超聲波焊接降低30%~50%。

5.過程可控：實時監測溫度、功率，確保焊接質量一致性。

五、典型應用領域

-汽車行業：車燈殼體、燃油管路、進氣歧管、電池組密封。

-醫療器械：血液分析儀、輸液接頭、內窺鏡組件。

-消費電子：耳機殼體、智能穿戴設備、防水接插件。

-微電子封裝：傳感器封裝、光學元件固定。

六、選型建議

1.根據材料厚度：薄壁件（<2mm）可選低功率（50~200W）；厚壁或深縫焊接需300W以上。

2.根據生產節拍：高速產線建議搭配掃描振鏡系統（焊接速度＞50mm/s）。

3.根據工件形狀：復雜曲面需5軸聯動或機器人集成方案。

七、售后服務

-質保期：12個月（激光器核心部件24個月）。

-技術支持：遠程診斷、現場調試、工藝培訓。

該參數表可根據具體型號調整，建議結合材料測試和工藝驗證進行最終選型。

塑料激光焊接機的技術參數是衡量其性能和適用范圍的關鍵指標，以下從核心組件、工藝參數及附加功能等維度進行系統闡述：

一、激光系統核心參數

1.激光類型：

-半導體激光器（808-1064nm）：占市場70%份額，適用于透明/深色材料透射焊接

-光纖激光器（1070-1080nm）：光束質量M2<1.3，適合高精度焊接

-CO?激光器（10.6μm）：多用于特殊材料表面處理

2.功率參數：

-額定功率：50W-500W（工業級標準配置200W±10%）

-功率調節：0-100%連續可調，步進精度±1%

-功率穩定性：±2%/8小時（需配合PID溫控系統）

3.光束特性：

-光斑直徑：0.2-2mm（可調焦設計）

-發散角：<5mrad（準直輸出）

-能量密度：最高可達500W/mm2

二、運動控制系統

1.定位精度：

-直線電機重復定位精度±5μm

-旋轉軸角分辨率0.001°

-最大運動速度500mm/s（加速度1.5G）

2.焊縫跟蹤：

-CCD視覺定位精度±0.02mm

-實時焊縫監測頻率1000Hz

-自適應補償算法響應時間<5ms 三、工藝參數體系 1.能量控制： -焊接能量密度范圍10-300J/cm2 -脈沖頻率1-5000Hz（占空比5-95%可調） -預熱/緩冷功能（梯度控溫±1℃） 2.過程監控： -紅外測溫（50-400℃量程，±2℃精度） -熔深檢測（激光三角測量±10μm） -等離子體監測（異常放電檢測靈敏度0.1mV） 四、環境適應性指標 1.熱管理系統： -水冷機組制冷量3-10kW（±0.5℃恒溫控制） -熱交換效率>85%

-冷卻水流量5-20L/min（壓力0.3-0.6MPa）

2.防護等級：

-激光安全符合EN60825-1Class1

-整機防護等級IP54（防塵防濺）

-電磁兼容性EN61000-6-4標準

五、兼容性參數

1.材料適配性：

-可焊塑料厚度：0.5-10mm（PC/ABS/PA等）

-透光層厚度公差±0.15mm

-吸光劑含量要求0.01-0.1wt%

2.工裝兼容：

-最大夾持力5000N（氣動/電動可選）

-夾具定位精度±0.05mm

-適配模具溫度范圍20-150℃

六、擴展功能模塊

1.質量追溯系統：

-焊接參數存儲容量10萬組

-條碼/RFID識別接口

-OPCUA協議工業4.0接口

2.特殊工藝包：

-同步焊接（多光束耦合技術）

-輪廓焊接（3D路徑規劃）

-梯度焊接（動態能量控制）

典型配置示例：200W半導體激光焊接機，工作臺面400×300mm，配備CCD視覺定位和在線監測系統，焊接周期<5秒，適用于汽車傳感器外殼焊接，熔深一致性達±3%，良品率>99.5%。

設備選型需結合材料特性（透光率、熱變形溫度）、產品結構（三維曲率、焊縫長度）及生產節拍要求，建議進行工藝驗證試驗確定最佳參數組合。當前技術趨勢顯示，復合焊接（激光+振動摩擦）和智能閉環控制系統的應用正在拓展塑料焊接的邊界。

以下是關于塑料激光焊接機技術參數設置的詳細說明，約800字：

塑料激光焊接機技術參數設置指南

塑料激光焊接是一種非接觸式的高效焊接技術，廣泛應用于汽車、醫療、電子等行業的精密部件加工。其核心是通過激光能量使塑料接觸面熔化并形成分子級結合。技術參數的合理設置直接決定焊接質量、效率和成品率，需綜合考慮材料特性、工件結構及工藝需求。以下是關鍵參數的設置要點：

一、激光功率（LaserPower）

作用：激光功率決定能量輸入強度，直接影響熔融層深度和焊接速度。

設置原則：

1.材料匹配：根據塑料種類（如PP、ABS、PC）調節功率。例如，透明或淺色材料（透光率高）需較低功率（50-150W），深色或高吸光材料（如黑色PA）需更高功率（150-400W）。

2.厚度適配：工件厚度每增加0.5mm，功率需提高10%-15%。例如，焊接2mm厚ABS件時，建議功率為120-180W。

3.避免缺陷：功率過高可能導致材料碳化或燒穿，過低則導致熔融不足，結合力差。需通過梯度測試確定最優值。

二、脈沖頻率（PulseFrequency）

作用：控制激光的連續或脈沖輸出模式，影響熱輸入集中度。

設置建議：

-連續模式：適用于高速度、大面積的平面焊接（頻率＞20kHz）。

-脈沖模式：適用于精密焊縫或熱敏感材料（頻率1-5kHz），通過間歇能量輸入減少熱影響區。

-頻率與掃描速度聯動：頻率（Hz）=掃描速度（mm/s）×焊縫點數/mm。例如，掃描速度100mm/s時，頻率設為1000Hz可實現每毫米10個焊點。

三、掃描速度（ScanningSpeed）

作用：決定激光束在焊縫上的停留時間，影響熔池形成和冷卻速率。

優化方法：

1.材料熱傳導性：高熱導率材料（如PEEK）需更高速度（＞300mm/s），避免局部過熱；低熱導材料（如PVC）可降低至50-150mm/s。

2.焊縫寬度：速度越慢，熔池寬度越大，但需平衡效率與熱損傷風險。

3.與功率協同調整：功率與速度的比值（能量密度，單位J/mm2）需穩定。例如，功率200W+速度200mm/s的能量密度為1J/mm2。

四、光斑直徑（SpotDiameter）

作用：影響能量分布密度和焊縫寬度。

設置策略：

-精密焊接：小光斑（0.2-0.5mm）適用于窄焊縫（如電子傳感器），需配合高精度振鏡系統。

-大面積焊接：光斑可擴展至1-2mm，搭配擺動焊接模式提升均勻性。

-焦距校準：定期檢查聚焦鏡，確保光斑尺寸與理論值誤差＜5%。

五、焊接壓力（ClampingPressure）

作用：確保焊接面緊密接觸，減少氣隙對能量傳輸的影響。

參數范圍：

-常規壓力：0.2-0.8MPa，過高壓強可能導致工件變形。

-異形件處理：使用自適應夾具，局部壓力可微調±0.1MPa。

六、預熱與冷卻控制

1.預熱溫度（針對結晶性塑料）：

-設置范圍：80-120℃（如PA66需預熱至玻璃化轉變溫度以上）。

-作用：減少內應力，提升分子鏈活動性。

2.冷卻速率：

-風冷/水冷控制：快速冷卻（＞10℃/s）可提升生產效率，但可能增加脆性；慢冷（＜3℃/s）適用于厚壁件。

七、保護氣體參數

類型選擇：氮氣（防氧化）或壓縮空氣（低成本）。

流量設置：

-常規流量：5-15L/min，噴嘴距離工件10-20mm。

-高反射材料（如含金屬填料）：需增加流量至20L/min以上，避免煙塵污染光學元件。

八、參數聯動優化案例

以汽車燈罩（材料：PMMA+PC）焊接為例：

1.透光層（PMMA）：功率80W，光斑0.3mm，連續模式。

2.吸光層（黑色PC）：功率150W，脈沖頻率2kHz，速度120mm/s。

3.壓力：0.5MPa，氮氣保護10L/min。

通過正交試驗驗證，抗拉強度可提升30%以上。

九、常見問題與參數調整

-焊縫發黃：降低功率或提高掃描速度，減少熱降解。

-結合力不足：檢查光斑對準精度，增加預熱溫度。

-飛邊/毛刺：降低壓力，優化夾具定位。

通過系統化參數設置與實時監控（如紅外測溫或視覺檢測），可顯著提升焊接一致性和產品良率。建議建立材料-工藝數據庫，結合AI算法實現參數自適應優化。

以上內容共計約800字，涵蓋了塑料激光焊接的核心參數設置邏輯及實操要點。
