劃片機切割水質的要求(劃片機用水標準)

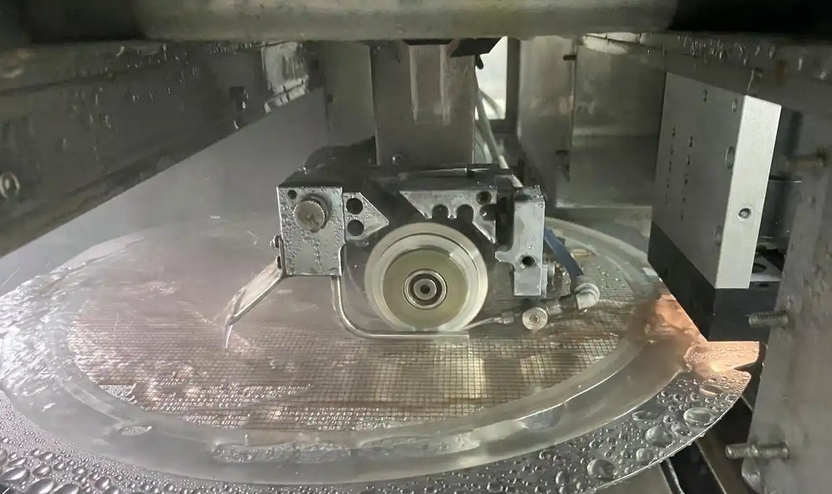

劃片機作為半導體晶圓、光學玻璃等精密材料切割的核心設備，其切割過程中冷卻水的質量直接影響加工精度、設備壽命及產品良率。水質控制是劃片工藝中不可忽視的關鍵環節，以下是劃片機對切割水質的主要技術要求：

一、顆粒物控制

切割用水的顆粒物含量需嚴格限制至1μm以下，濃度低于100個/mL。超純水系統需配置多級過濾裝置（包括PP棉、活性炭、反滲透膜及終端0.1μm精密過濾器），避免微小顆粒劃傷晶圓表面或堵塞切割刀片冷卻孔道。尤其需防范金屬微粒污染，可能引發電路微短路風險。

二、離子純度要求

劃片機切割水質的要求？電阻率應達到18.2MΩ·cm（25℃）的超純水標準，金屬離子（Na+、K+、Ca2+、Fe3+等）總濃度需<1ppb。高純度要求源于離子污染物可能造成晶圓表面氧化、電路腐蝕及靜電吸附等問題。建議采用EDI（電去離子）與混床聯合工藝，并設置在線電導率實時監測裝置。

三、微生物管控

細菌總數應≤1CFU/mL，需配置UV殺菌器與0.22μm除菌濾膜。微生物代謝產生的有機酸及生物膜會腐蝕設備管路，其殘留物在高溫工藝段可能碳化形成顆粒污染物。建議每周進行微生物檢測，并建立管路沖洗消毒制度。

四、TOC控制

總有機碳（TOC）含量需<5ppb。有機物污染會導致晶圓表面親水性改變，影響光刻膠附著，同時高溫下分解產生氣體影響切割穩定性。推薦使用雙波長（185nm+254nm）紫外氧化技術，配合膜脫氣裝置降低溶解氧含量。

五、溫度與流量穩定性

劃片機用水標準？水溫應控制在23±0.5℃，流量波動不超過±5%。溫度變化會引起材料熱脹冷縮，導致切割線寬偏差；流量不穩可能造成冷卻不均引發刀片崩刃。建議配置恒溫循環系統與變頻增壓泵，保證供液壓力穩定在0.3-0.5MPa范圍。

六、特殊工藝要求

劃片機使用的水是什么水？對于化合物半導體（如GaAs）切割，需額外控制氯離子<0.1ppb；藍寶石切割建議添加適量表面活性劑（濃度0.01%-0.05%）提升潤濕性。新裝機時應進行72小時持續水質監測，確保系統達到穩定運行狀態。

劃片機實際應用中需結合具體材料特性制定水質標準，建議每月進行第三方水質全分析，建立歷史數據趨勢圖。通過嚴格的水質管控，可將刀片壽命延長30%以上，同時降低產品不良率至0.02%以下。
